应用说明
UPS不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电正常为380/220VAC时，直流主回路有直流电压，供给DC-AC交流逆变器，输出稳定的220V或380V交流电压，同时市电经整流后对电池充电。当任何时候市电欠压或突然掉电，则由电池组通过DC-DC变换器向直流回路馈送电能，从而维持UPS输出稳定的交流电压不间断。
工作原理拓扑图

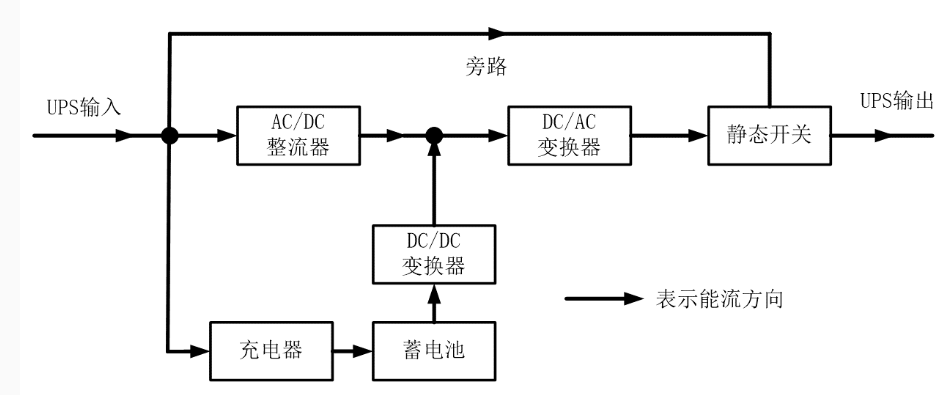

UPS拓扑结构

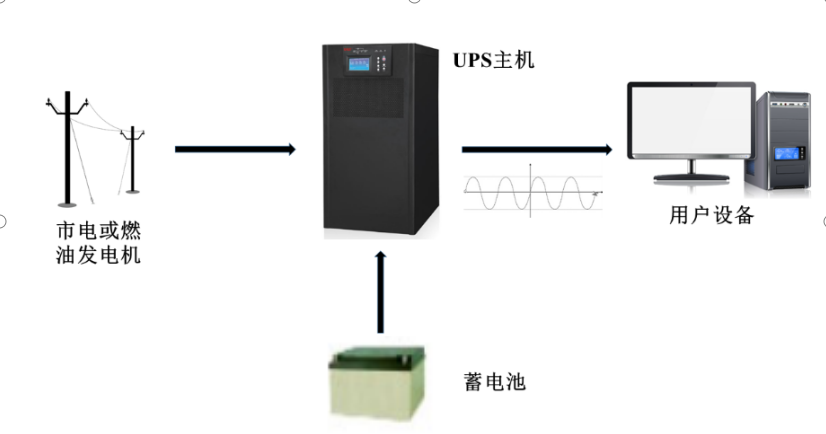

UPS系统示意图
拓扑结构表
拓扑结构 | 封装 | 型号 | 外型 |
| 62 | JLHF300B65R62E7DN |
|
62 | JLHF400B65R62E7DN | ||
62 | JLHF150B120R62E7DN | ||
62 | JLHF200B120R62E7DN | ||
62 | JLHF300B120R62E7DN | ||
62 | JLHF450B120R62E7DN | ||
62 | JLHF600B120R62E7DN | ||
62 | JLHF800B120R62E7DN | ||
62 | JLHF1000B120R62E7DN | ||
62 | JLHF150B170R62E7DN | ||
62 | JLHF200B170R62E7DN | ||
62 | JLHF300B170R62E7DN | ||
62 | JLHF400B170R62E7DN | ||
D3 | JLHF225B120RD3E7DN | | |
D3 | JLHF300B120RD3E7DN | ||
D3 | JLHF450B120RD3E7DN | ||
D3 | JLHF600B120RD3E7DN | ||
D3 | JLHF800B120RD3E7DN | ||
| D3 | JLHF1000B120RD3E7DN |
