应用领域

应用说明

中压变频器一般指电压为660V~690V、1140V的变频器。目前,中压变频器应用于城市供水、油田的潜油电泵、注水泵、磕头机,煤矿中的主井风机、皮带机、掘煤机(防爆)等领域,获得了良好的经济效益。

高压变频器(指电压大于1140V)作为高压电机节能和调速装置被广泛应用于冶金、电力、供水、石油、化工、煤炭等高耗能行业。 高压变频器在冶金、化工、电力、市政供水和采矿等行业广泛应用于的泵类负载,可拖动风机、水泵、压缩机等各类负载,占整个用电设备能耗的40%左右。高压电动机利用高压变频器可以实现无级调速,满足了生产工艺过程对电动机调速控制的要求,又大幅度的节约能源,降低生产成本。


工作原理拓扑图

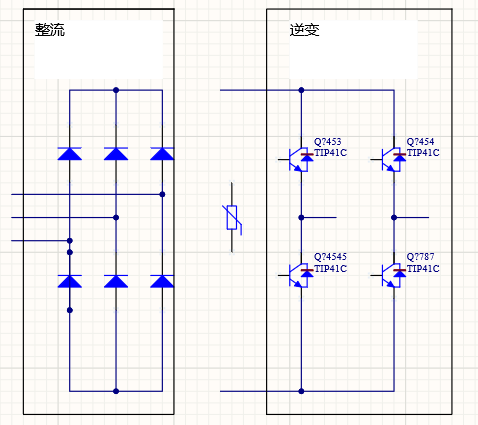

整流 + H桥方案

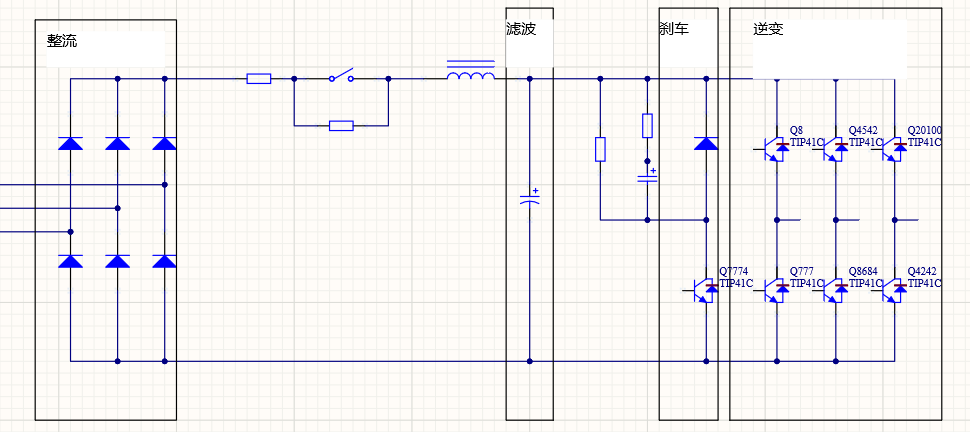

整流 + 三相桥方案

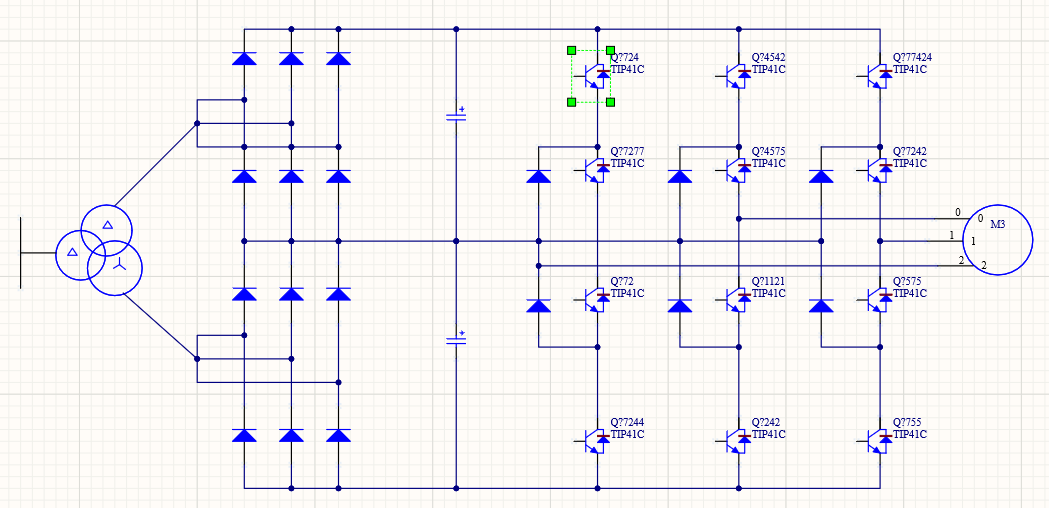

整流 + 三相三电平方案(该拓扑主要用于中压变频器)

拓扑结构表

拓扑结构

封装

型号

外型



E2

JLFF75B170RE2E7SN



E2

JLFF75B170RE2E7PN

N2

JLFF50B170RN2E7SN



N2

JLFF75B170RN2E7SN



N3

JLFF100B170RN3E7SN



N3

JLFF100B170RN3E7PN

N3

JLFF150B170RN3E7SN

N3

JLFF150B170RN3E7PN

N3

JLFF200B170RN3E7SN



D3

JLHF450B170RD3E7DN



D3

JLHF600B170RD3E7DN

62

JLHF150B170R62E7DN

62

JLHF200B170R62E7DN

62

JLHF300B170R62E7DN

62

JLHF400B170R62E7DN



D3

JLFD150B170RD3E7DN



D3

JLFD225B170RD3E7DN

D3

JLFD300B170RD3E7DN

D3

JLFD450B170RD3E7DN

D3

JLFD600B170RD3E7DN
