应用领域

应用说明

三相组串式逆变器配合串联式光伏板进行能量转换,其额定功率从几千瓦到 300 千瓦不等。组串式逆变器通常采用两级电路转换,大部分逆变器采用无变压器或非隔离变压器设计。DC /DC变换单元将可变直流电压转换为固定直流电压,同时通过最大功率点追踪 (MPPT) 技术从光伏板中提取最大功率。DC / AC变换单元则将直流电转换成与电网兼容的交流电。两电平拓扑或 三电平拓扑都可用于该该单元实现功率转换,三电平拓扑因其效率更高而饱受青睐。对于 1000 V光伏阵列系统,主要采用 3三电平 NPC1 或 NPC2 拓扑。3电平NPC1 可使用 600 V功率器件,即使是在超大尺寸的光伏面板的系统中,功率器件也可以工作在超过 20 Khz 的开关频率下。三电平 NPC2 需同时使用 600 V和 1200 V功率器件,该拓扑非常适合于器件工作在小于 20 Khz 的开关频率下。在 1500 V光伏系统中,三电平 ANPC 因其基于宇宙射线考量的较高可靠性和在全功率因数运行范围内均有较高的效率,而得到了广泛应用。

集中式逆变器额定功率从600 KW 到 3000 KW 不等。集中式逆变器通常采用单级功率转换,通常逆变器采用变压器设计或隔离变压器设计。在直流转交流阶段,可变直流电可以转换成与电网兼容的交流电。在该变换单元, 两电平或 三电平 NPC1、NPC2、ANPC 拓扑都可选用。三电平拓扑因其效率更高而被广泛使用。1000 V光伏 (PV) 系统通常首选三电平 NPC2 拓扑。1500 V光伏系统越来越受欢迎。三电平 NPC1 / ANPC 拓扑结构使逆变器设计更稳健,


工作原理拓扑图

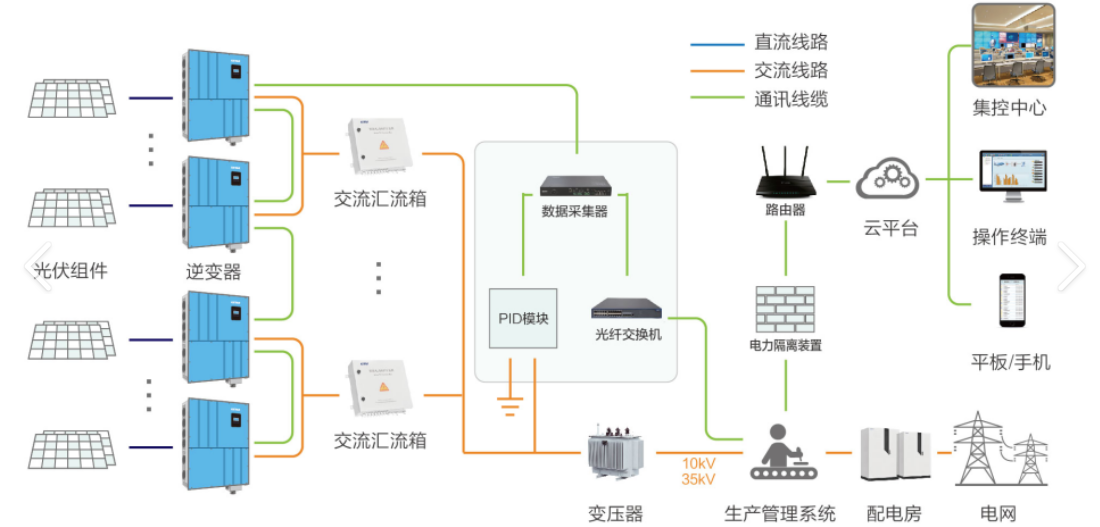

光伏发电原理图

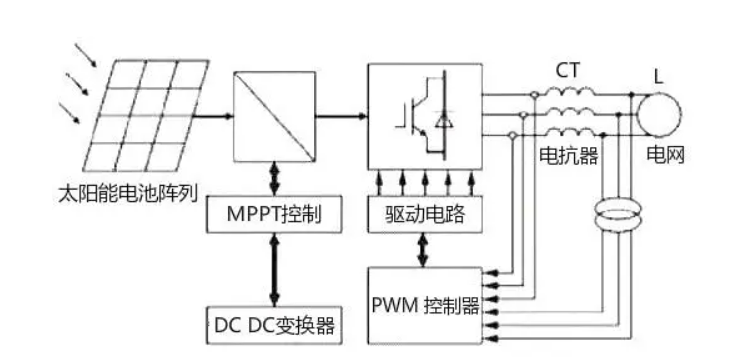

光伏发电拓朴图

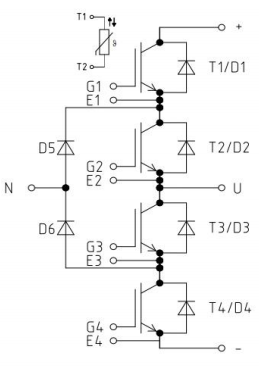

拓扑结构表

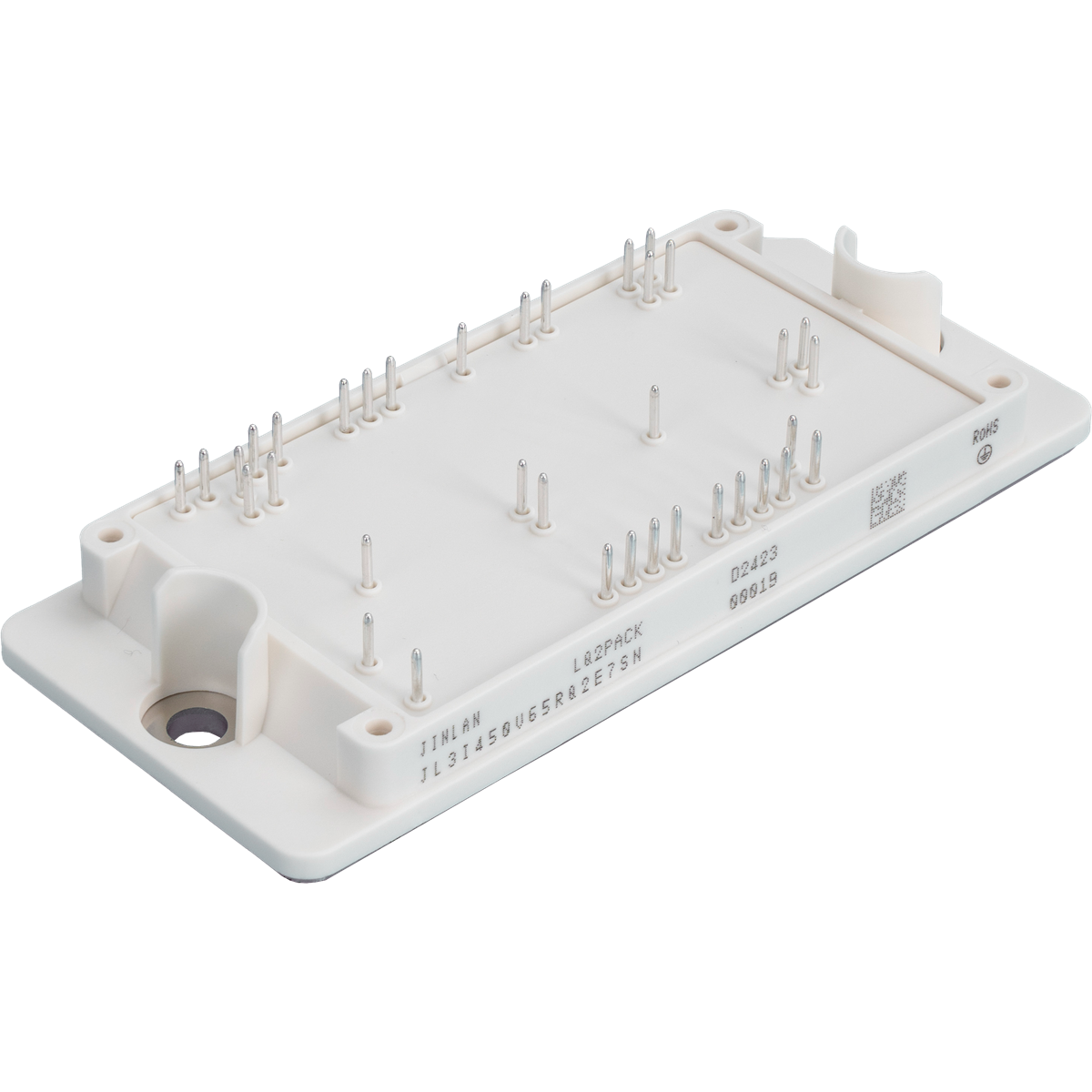

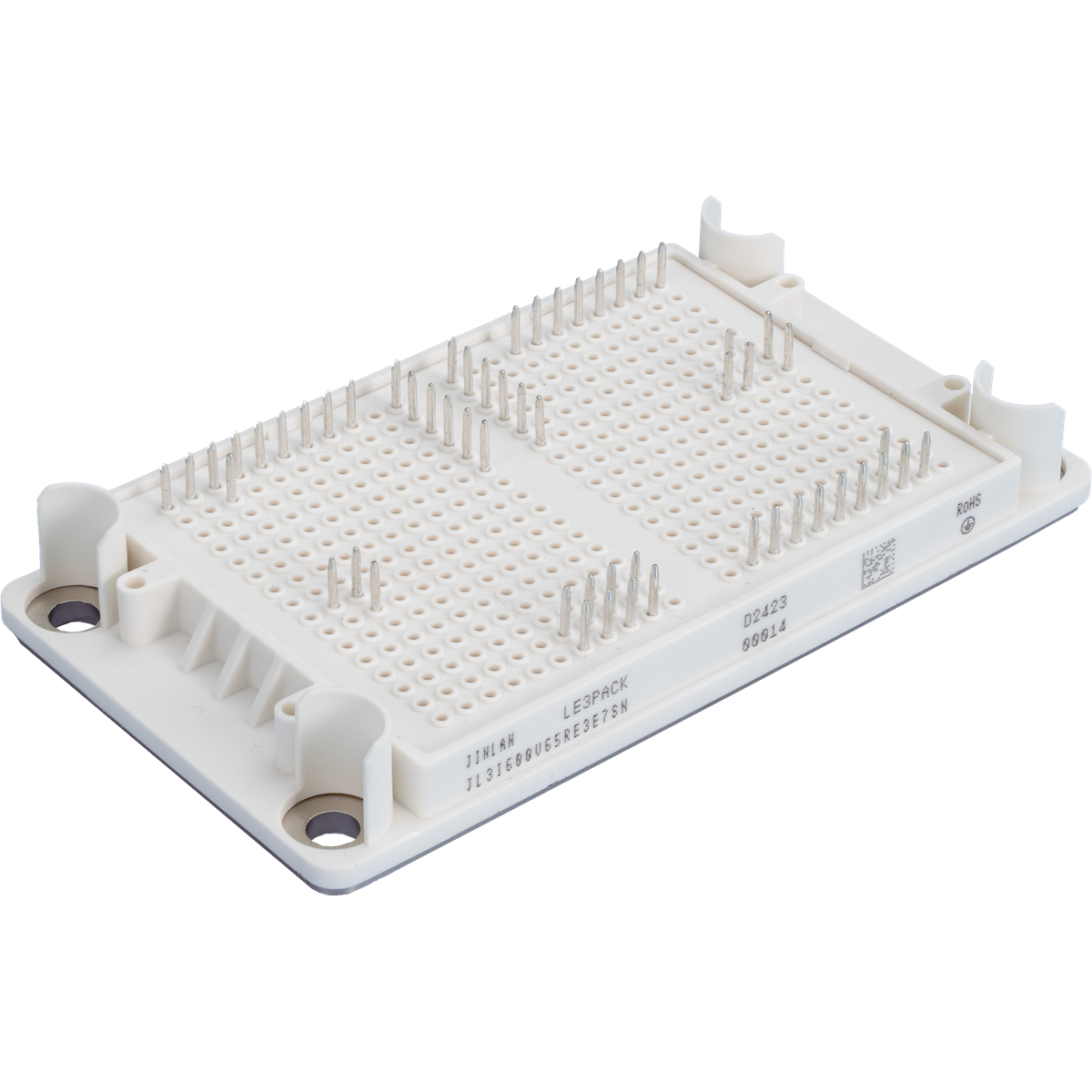

拓扑结构封装型号外型
           E3JL3I600V65RE3F7SN



E3JL3I600V100RE3E7SN
Q2JL3I300V65SQ2E7SN



Q2JL3I450V65RQ2E7SN
Q2JL3I600V65RQ2E7SN
Q2JL3I400V100RQ2E7SN
